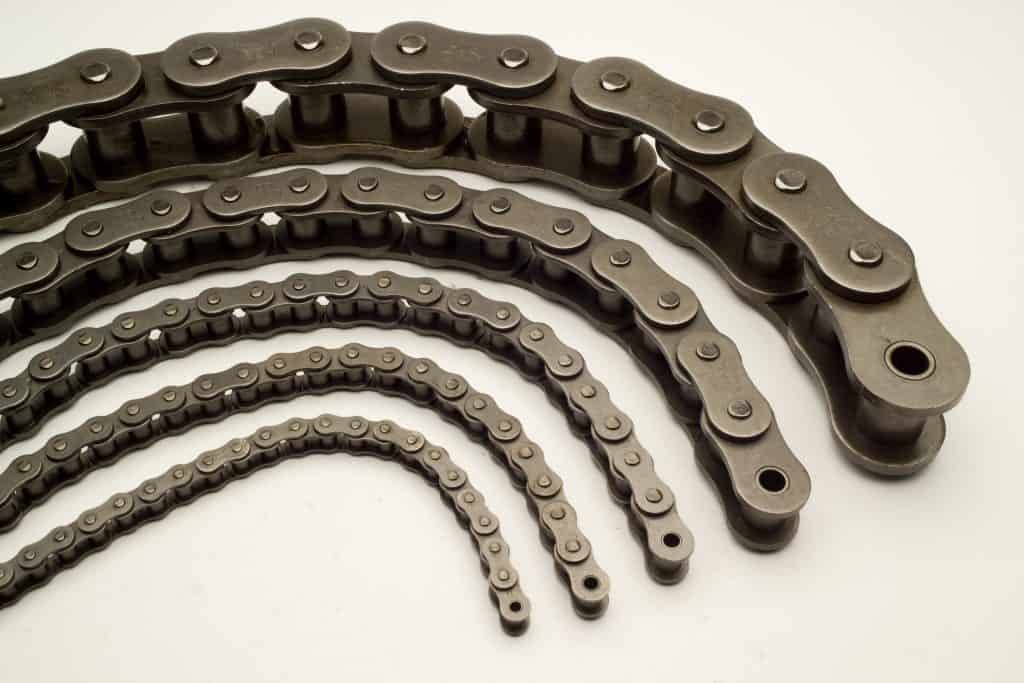

زنجیر صنعتی از مهم‌ترین تجهیزات صنعتی است که معمولا برای انتقال قدرت در ماشین آلات نقلیه، صنعتی و یا کشاورزی کاربرد دارد. از جمله ماشین‌هایی که زنجیرهای صنعتی در کارکرد آنها نقش مهمی دارد، نوار نقاله، ماشین های چاپ، اتومبیل، موتور سیکلت، دوچرخه و… هستند.
استاندارد زنجیر صنعتی
زنجیر صنعتی نیز مانند دیگر تجهیزات مورد استفاده در صنعت دارای جدول استاندارد های مخصوص به خود است و باید با توجه به این استاندارد ها از آن استفاده نمود زیرا در غیر این صورت امکان دارد باعث حادثه آفرینی شود و خسارات جانی و مالی به بار آورد پس بهتر است قبل از خرید اول از کاربرد مورد نظرمان مطمئن شویم و زنجیر مناسب آن را تهیه کنیم سپس زنجیر را به صورت ایمن و طبق استاندارد ها مورد استفاده قرار دهیم. اصلی ترین استاندارادهای بین المللی زنجیرهای صنعتی ANSI و DIN و ISO می باشد.
انواع زنجیرهای انتقال نیرو
زنجیر صنعتی که برای انتقال قدرت بارهای سنگین در صنایع استفاده می شود با دو استاندارد A و B دسته بندی می شوند.
زنجیرهای سری A شامل شماره های 30، 40، 50، 60، 80 الی 240 هستند که از یک ردیف تا 6 ردیف و در سه مدل ساده، یکطرف شاخکدار و دو طرف شاخکدار هستند. سری A طبق استانداردهای DIN 8188، ISO 606 یا ANSI نامگذاری می شوند. این زنجیر ها را اصطلاحا سری آمریکایی می نامند.
زنجیرهای سری B شامل شماره های 08B ،10B ،12B ،16B الی 72B هستند که از یک ردیف تا 6 ردیف و در سه مدل ساده، یکطرف شاخکدار و دو طرف شاخکدار هستند. سری B طبق استانداردهای DIN 8187، ISO 606 نامگذاری می شوند. این زنجیر ها را اصطلاحاً سری اروپایی می نامند.
- زنجیرهای باگام کوتاه و دقت بالا سری آ
- زنجیرهای تک ردیفه
- زنجیرهای دو ردیفه الی پنج ردیفه سری آ
- زنجیرهای باگام کوتاه و دقت بالا سری ب
- زنجیرهای صنعتی با کاربرد سنگین
- زنجیرهای خاردار دقیق گام کوتاه
- زنجیرهای خاردار با کاربرد سنگین
- زنجیرهای انتقال گام دو برابر
- زنجیرهای موتور سیکلت
- زنجیرهای حوزه نفتی
- زنجیرهای صنعتی حوزه نفتی با کاربرد سنگین
- زنجیرهای اتصال خم دار
- زنجیرهای جنس صفحه نیکل
- زنجیرهای بی صدا
زنجیر های صنعتی، چرخ دنده های صنعتی نیز از اهمیت بالایی برخورداند و حتی گاهی اوقات انتخاب اشتباه باعث می شود تا هم از عمر زنجیر و هم از کارکرد زنجیر کاسته شود
ویژگی های زنجیرها
- مقاوم در برابر خوردگی
- طول عمر بیشتر
- ترکیب شیمیایی کروم شش ظرفیتی آزاد
- حفاظت عالی در برابر خوردگی
- اکسترود سرد، بوش صلب و چرخان، راندمان بالا
- صفحات و غلطک ها با دقت بالا به یکدیگر پین شده اند.
- مقاوم در برابر سائیدگی
- نیازمند روانکاری به موقع

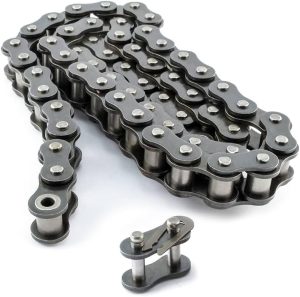

- زنجیر صنعتی غلتکی
زنجیرهای غلتکی یک نوع ابزار مکانیکی هستند که در صنعت به طور گسترده برای انتقال نیرو و حرکت به کار می‌روند. این زنجیرها از غلتک‌های متصل به یکدیگر تشکیل شده‌اند و معمولاً در مکانیزم‌ها و دستگاه‌های مختلف برای انتقال نیرو و حرکت به کار می‌روند.
از زنجیرهای غلتکی به عنوان زنجیر محرک و چرخ دنده در ماشین‌آلات مختلف استفاده می‌شود. این زنجیرها معمولاً در ماشین‌آلات صنعتی برای انتقال نیرو از یک مکان به مکان دیگر، به ویژه در سیستم‌های تراکتور، خطوط تولید، و دستگاه‌های حفاری و بلندکننده استفاده می‌شوند.
همچنین، زنجیرهای غلتکی به عنوان چرخ دنده فانوس، زنجیر بالابر و نوار نقاله نیز استفاده می‌شوند. در این کاربردها، زنجیرها به عنوان سیستم انتقال حرکت برای برخی از مکانیزم‌ها و دستگاه‌ها عمل می‌کنند.
اتصالات مختلف روی زنجیرها، مانند اتصالات جوشی یا اتصالات بولتی، به کاربران این ابزار امکان می‌دهند تا آن را بر اساس نیازهای خاص خود به سیستم های حمل و نقل و انتقال متناسب با کاربردهای خود متصل کنند.
به طور کلی، زنجیرهای غلتکی به دلیل ساختار محکم و قابل اعتماد خود، در صنعت به عنوان یک ابزار اساسی برای انتقال نیرو و حرکت در بسیاری از کاربردها مورد استفاده قرار می‌گیرند
زنجیر صنعتی غلتکی با ضمائم
ساختار شفاف غلتکی زنجیر صنعتی با اتصالات استاندارد شده به مهندسان و تولیدکنندگان این امکان را می‌دهد که با در دسترس بودن اتصالات استاندارد، درجه بالایی از آزادی را برای طراحی و ساخت سیستم‌ها و ماشین‌آلات خود داشته باشند. این اتصالات استاندارد به مهندسان امکان می‌دهد که قطعات جانبی و کاربردی را به زنجیرهای غلتکی متصل کرده و به راحتی تغییرات و بهبودهای فنی را اعمال کنند. در زیر، چند ویژگی از این ساختار شفاف آورده شده‌اند:
- اتصالات استاندارد: این زنجیرها از اتصالات استاندارد برای اتصال به قطعات مختلف استفاده می‌کنند. این اتصالات می‌توانند از نوع بولتی، جوشی یا قفلی باشند که به مهندسان اجازه می‌دهد با سرعت و سهولت قطعات مختلف را به یکدیگر متصل کرده و جدا کنند.
- آسانی در تعویض و تغییرات: به دلیل استفاده از اتصالات استاندارد، مهندسان می‌توانند به راحتی قطعات را تعویض کرده یا تغییرات لازم را ایجاد کنند بدون اینکه نیاز به ساخت قطعات خاص و خاصی داشته باشند.
- تنوع در کاربردها: این ساختار شفاف به مهندسان امکان می‌دهد تا زنجیرها را بر اساس نیازهای خود با تنوع بیشتری طراحی کنند. مهندسان می‌توانند با ترکیب اتصالات مختلف و اضافه کردن قطعات جانبی، زنجیرها را برای کاربردهای مختلف سفارشی‌سازی کنند.
- کارایی و قابلیت انعطاف‌پذیری: اتصالات استاندارد باعث افزایش کارایی و انعطاف‌پذیری زنجیرها می‌شوند. این ویژگی امکان تعمیرات سریعتر، تغییرات سریعتر و بهبودهای فنی را فراهم می‌کند.
به طور کلی، این ساختار شفاف با استفاده از اتصالات استاندارد، مهندسان را قادر می‌سازد تا به طور مؤثر و انعطاف‌پذیر به طراحی و ساخت ماشین‌آلات و تجهیزات صنعتی بپردازند و سیستم‌های مختلف را به راحتی سفارشی‌سازی کنند
زنجیر صنعتی برگی
استاندارد ISO 4347 برای زنجیر صنعتی برگی به عنوان زنجیره بار در انواع دستگاه‌ها مانند جرثقیل‌ها، وسایل بالابر و تجهیزات بالابر، و همچنین برای نگه داشتن وزنه‌های تعادل و انتقال حرکات عقب و جلو تحت بار، استفاده می‌شود. این استاندارد به تعریف و مشخصات زنجیرهای برگی می‌پردازد تا اطمینان حاصل شود که آنها برای کاربردهای مختلف صنعتی مناسب هستند.
استانداردها بین سری LL و نوع LH (همچنین BL) از نوع زنجیره برگ تفاوت می‌کنند و بر اساس اجزای زنجیرهای مطابق با استاندارد زنجیره غلتکی ISO 606 نوع B (نوع اروپایی) ساخته شده‌اند. همچنین، سری نوع A (نوع آمریکایی) نیز بر اساس اجزای زنجیرهای مطابق با سری استاندارد ISO 606 تشکیل شده است.
زنجیرهای برگی به صورت زنجیرهای صفحه‌ای ساخته می‌شوند و به دلیل طراحی خاص خود بدون چرخ زنجیر مشبک کار می‌کنند. این زنجیره‌ها با توجه به بار مورد استفاده، با ترکیب متغیر از صفحات (صفحات بیرونی x صفحات داخلی) انتخاب می‌شوند. پیوندهای داخلی و خارجی در انتهای زنجیره اطمینان می‌دهند که زنجیره‌های برگ به دستگاه‌های پذیرش مربوطه به صورت محکم و مستحکم ثابت شوند.
برای بارهای بالا، توصیه می‌شود که از زنجیره برگ سنگین نوع U مطابق با استاندارد کار استفاده شود. این نوع زنجیره برگ، با استفاده از جزئیات مشخصه شده در استاندارد، برای بارهای سنگین و کاربردهایی که نیاز به استحکام و پایداری بالا دارند، مناسب است
زنجیر صنعتی بوش
زنجیرهای بوش که بر اساس استاندارد DIN 8164 استاندارد شده‌اند، ابزارهایی هستند که به صورت مشترک در تجهیزات معدنی، ساخت و ساز، و دیگر برنامه‌های صنعتی استفاده می‌شوند. این زنجیر صنعتی با طراحی خاص خود به عنوان جایگزینی برای زنجیره‌های غلتکی با طراحی ISO 606 ظاهر شده‌اند. یکی از ویژگی‌های مهم آنها این است که غلتک ندارند و این امکان را فراهم می‌کند که نویز و سایش کمتری داشته باشند.
در مقایسه با زنجیرهای غلتکی با استاندارد ISO 606، زنجیرهای بوش به دلیل عدم وجود غلتک، توانایی کاهش نویز و سایش را دارند. این ویژگی مهم است زیرا در برخی از برنامه‌های صنعتی، مخصوصاً در محیط‌های سخت و مرتفع، کاهش نویز و سایش می‌تواند به بهبود کارایی و عمر مفید زنجیرها و تجهیزات کمک کند.
زنجیرهای بوش عمدتاً در کاربردهای سنگین مانند تجهیزات معدنی و ساخت و ساز استفاده می‌شوند. طراحی قوی آنها امکان تحمل شرایط سخت و تنش‌های بالا را فراهم می‌کند. این زنجیرها ممکن است به عنوان زنجیر درایو برای انتقال نیرو یا در نوارهای نقاله برای انتقال مواد در محیط‌های سنگین و مرتفع مورد استفاده قرار گیرند.
در کل، زنجیرهای بوش به دلیل کیفیت ساخت بالا، عمر مفید طولانی و مقاومت در برابر شرایط سخت، گزینه مناسبی برای برخی از برنامه‌های صنعتی خاص می‌باشند
زنجیر صنعتی غلتکی مطابق با مشخصات استاندارد کارخانه
زنجیر غلتکی مطابق با مشخصات استاندارد کارخانه شما، شکاف را از نظر ابعاد یا توان قابل انتقال با زنجیر غلتکی مطابق با ISO 606 پر می‌کند. استفاده از استانداردهای معتبر مانند ISO 606 به عنوان یک مرجع تعیین مشخصات فنی زنجیر غلتکی می‌تواند اطمینان از توانایی آن در انتقال نیرو و انجام کارهای مشخص فراهم کند.
زنجیرهای غلتکی مطابق با استانداردهای مشخص، تضمین می‌کنند که ابعاد، توان قابل انتقال، و سایر خصوصیات آنها به طور کلی با نیازهای استانداردها هماهنگ هستند. این امر به کاربران اطمینان می‌دهد که زنجیر غلتکی می‌تواند به درستی در محیط‌های صنعتی خاصی که به طور مشخص در کارخانه شما استفاده می‌شود، عمل کند
