8 نوع اصلی تسمه نقاله و کاربردهای آنها

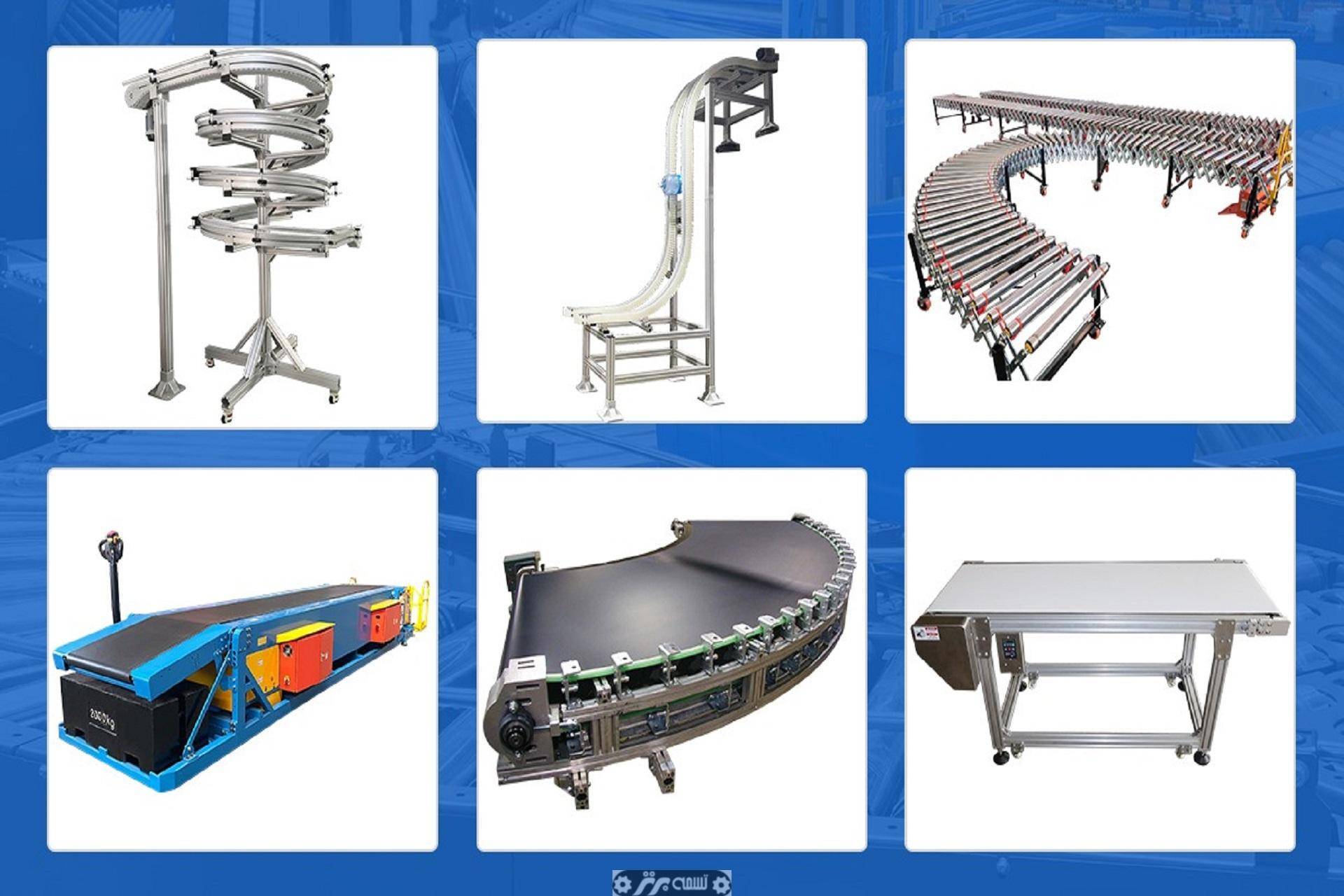

8 نوع اصلی تسمه نقاله و کاربردهای آنها


انتخاب نوار نقاله‌ای که به بهترین وجه با نیازهای شرکت شما همخوانی داشته باشد، امری حیاتی است. اگر می‌خواهید خریدی آگاهانه انجام دهید، لازم است با انواع اصلی نوار نقاله‌ها آشنا شوید و آنها را با نیازهای تجاری خود تطبیق دهید. انتخاب کمربند مناسب می‌تواند نه تنها خط مونتاژ شما را ساده‌تر کند، بلکه حاشیه سود را نیز افزایش دهد و به رشد شرکت شما کمک کند، به گونه‌ای که شاید در ابتدا تصور نمی‌کردید.

8 نوع اصلی تسمه نقاله و کاربردهای آنها

  1. تسمه نقاله تخت غلتکی

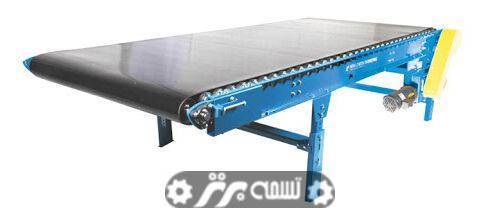

تسمه نقاله تخت غلتکی
تسمه نقاله تخت غلتکی

این نوع تسمه نقاله، همانطور که از نامش پیداست، از غلتک‌هایی تشکیل شده که بسته به نیازهای تولید، مانند وزن یا سرعت محصولاتی که در امتداد تسمه حرکت می‌کنند، انتخاب می‌شوند. تسمه‌های نقاله کوتاه‌تر ممکن است تنها از دو غلتک تشکیل شده باشند. با افزایش فاصله بین دو سر تسمه، به تعداد بیشتری غلتک برای عملکرد مناسب نیاز است.

راه‌اندازی تخت غلتکی برای مواقعی مناسب است که اقلام با نیروی جاذبه روی تسمه بارگذاری شوند. بارگذاری دستی می‌تواند باعث شوک مکانیکی و آسیب به غلتک‌ها شود. تسمه نقاله تخت غلتکی برای حمل اقلام در مسافت‌های طولانی نیز مناسب است، زیرا اصطکاک را کاهش می‌دهد و حرکت محصولات را آسان‌تر می‌کند.

کاربردها: این تسمه نقاله برای بسته‌بندی، مرتب‌سازی، مونتاژ، بازرسی و حمل و نقل اقلام استفاده می‌شود. از کاربردهای رایج آن می‌توان به دفاتر مرتب‌سازی پستی و سیستم‌های جابجایی چمدان‌های فرودگاهی اشاره کرد.

2. نوار نقاله تخت

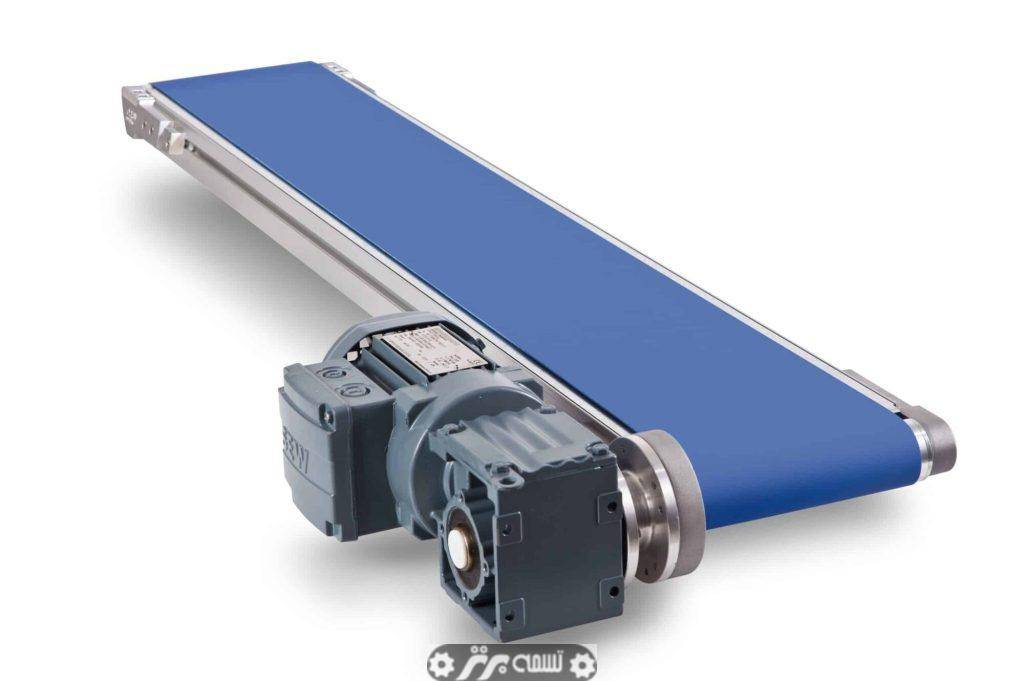

نوار نقاله تخت
نوار نقاله تخت

تسمه نقاله تخت یکی از رایج‌ترین سیستم‌های نقاله‌ای است که امروزه مورد استفاده قرار می‌گیرد. این تسمه‌ها برای حمل و نقل داخلی، یعنی جابجایی اقلام در داخل یک مرکز، بسیار مفید هستند. تسمه نقاله تخت از یک سری قرقره‌های نیرودار برای حرکت یک تسمه مسطح و مداوم استفاده می‌کند که می‌تواند از مواد طبیعی یا پارچه‌های مصنوعی مانند پلی استر یا نایلون ساخته شده باشد. اقلام روی این تسمه متحرک قرار می‌گیرند و از یک سر به سر دیگر حمل می‌شوند.

این تسمه‌ها به دلیل قابلیت ساخت از مواد مختلف، بسیار همه‌کاره هستند. ویژگی‌های اختیاری این نوع تسمه شامل درایوهای مرکزی و میله‌های دماغه‌ای است که بر اساس نیازهای خاص برنامه قابل تنظیم هستند.

کاربردها: سیستم‌های تسمه نقاله تخت معمولاً برای محیط‌های صنعتی، مناطق شستشو و خطوط مونتاژ کند انتخاب می‌شوند. با نصب تسمه مناسب، این سیستم‌ها قادرند اقلام کوچک، نرم یا نامنظم را بدون آسیب رساندن به آنها جابجا کنند.

3. نوار نقاله مدولار

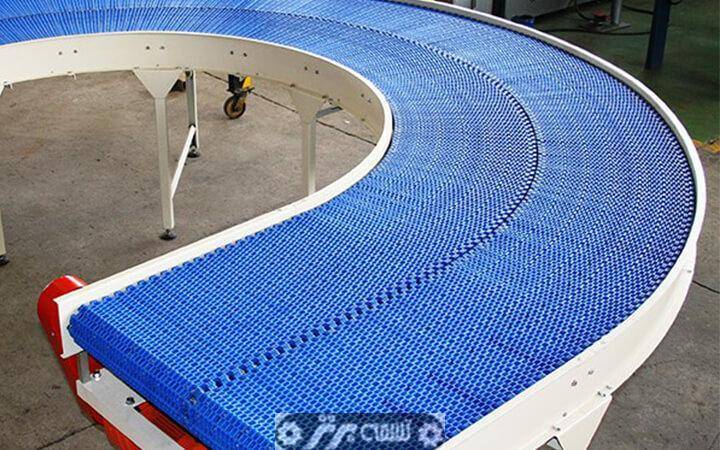

نوار نقاله مدولار
نوار نقاله مدولار

در حالی که تسمه نقاله‌های تخت از یک حلقه پیوسته از مواد استفاده می‌کنند، سیستم‌های تسمه نقاله مدولار از یک حلقه ساخته شده از تعداد زیادی قطعات در هم قفل شده استفاده می‌کنند که معمولاً از پلاستیک سخت ساخته شده‌اند. این بخش‌ها را می‌توان جدا کرد و به صورت جداگانه جایگزین نمود، برخلاف تسمه‌های تخت که نیاز به تعویض کامل دارند. همچنین، تمیز کردن تسمه‌های مدولار آسان‌تر است و در برابر مواد تیز و ساینده مقاومت بیشتری دارند، که این امر نگهداری و تعمیر آنها را نسبت به تسمه‌های تخت ساده‌تر می‌کند.

تسمه نقاله‌های مدولار برای کاربردهایی که شامل حرکت در زوایا و پیچ‌ها هستند، مناسب‌اند. در واقع، این تسمه‌ها می‌توانند به صورت مستقیم حرکت کنند، زوایا را دور بزنند و با استفاده از یک تسمه واحد و یک موتور، در سرتاسر شیب‌ها و نزول‌ها حرکت کنند. انواع دیگر نقاله‌ها نیز می‌توانند این کار را انجام دهند، اما تنها با سفارشی‌سازی زیاد و هزینه‌های اضافی. تسمه‌های مدولار پلاستیکی همچنین امکان طراحی نوار نقاله‌های خاص را بدون به خطر انداختن ردیابی تسمه فراهم می‌کنند. برای مثال، تسمه‌هایی با عرض بیشتر از طول که پشتیبانی لازم برای حمل کیسه‌های پلاستیکی نرم، جعبه‌های مقوایی و اجناس بسته‌بندی شده را فراهم می‌کنند.

کاربردها: این نوع تسمه نقاله به دلیل قابلیت تمیز کردن آسان، برای حمل محصولات غذایی بسیار مناسب است. فاصله بین قطعات پلاستیکی قابل تنظیم است و برای کاربردهایی که نیاز به تخلیه مایعات دارند، ایده‌آل است. ترکیب پلاستیکی قطعات نیز این تسمه نقاله را برای تشخیص فلزات مفید می‌سازد.

4. نوار نقاله های Cleated Belt

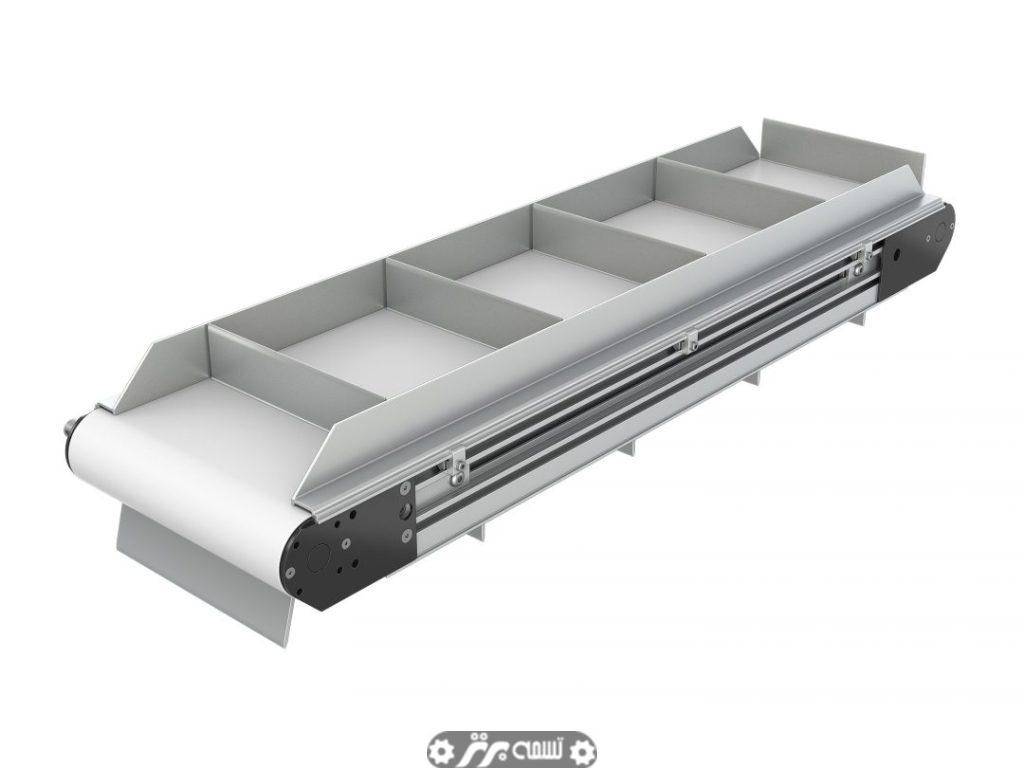

نوار نقاله های Cleated Belt
نوار نقاله های Cleated Belt

نوار نقاله‌های بسته‌بندی شده و انواع گیره‌های آنها

نوار نقاله‌های بسته‌بندی شده دارای گیره‌ها یا موانع عمودی هستند که مواد شل را در هنگام شیب و نزول ایمن نگه می‌دارند. این گیره‌ها در اشکال مختلفی وجود دارند که هرکدام کاربرد خاص خود را دارند و فاصله ثابتی بین اقلام ایجاد می‌کنند.

  • گیره بزرگ معکوس “T”: این نوع گیره عمود بر سطح تسمه قرار می‌گیرد و پشتیبانی و انعطاف‌پذیری لازم برای حمل اقلام ظریف را فراهم می‌کند. این گیره برای کارهای سبک مانند حمل قطعات کوچک، اقلام بسته‌بندی شده و محصولات غذایی مناسب است.
  • گیره با پایه پهن “L”: پایه پهن این گیره آن را در برابر نیروهای اهرمی مقاوم‌تر می‌کند. برخی از این گیره‌ها دارای صورت‌های منحنی هستند که به آنها امکان می‌دهد دانه‌ها را جمع کنند. این گیره برای حمل مواد حجیم سبک تا متوسط در شیب‌های تندتر طراحی شده است.
  • گیره “V” معکوس: این گیره‌ها معمولاً ارتفاع 2 اینچ یا کمتر دارند و برای حمل و نقل مواد ساینده، سنگین یا قطعات حجیم مناسب هستند، زیرا می‌توانند در برابر ضربه‌های سنگین مقاومت کنند.
  • گیره‌های مخصوص: این نوع گیره‌ها برای نیازهای خاص طراحی شده‌اند. برای مثال، در حمل و نقل میوه‌ها یا سبزیجات شسته شده می‌توانند باعث ترشح مایعات شوند. همچنین، این گیره‌ها برای اقلامی که نیازی به پشتیبانی از عرض کامل تسمه ندارند، مانند میله‌ها و کارتن‌ها، گزینه مناسبی هستند. آن‌ها حتی می‌توانند برای جابجایی انتخابی محصولات بزرگتر از یک اندازه مشخص یا برای نگه داشتن محصولات جداگانه در جای خود استفاده شوند.

یکی از شاخه‌های نوار نقاله‌های بسته‌بندی شده، تسمه آسانسور است. این تسمه‌ها با پارتیشن‌ها یا اسکوپ‌های با فاصله منظم طراحی شده‌اند و برای حمل مواد سست به سمت شیب تند به کار می‌روند.

5. نوار نقاله منحنی

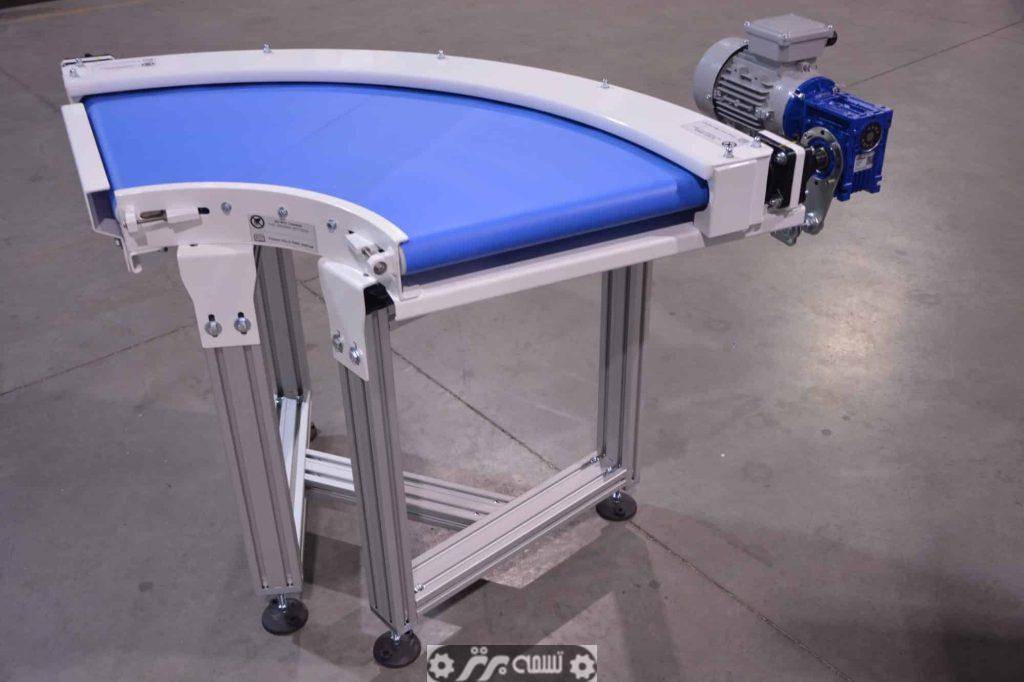

نوار نقاله منحنی
نوار نقاله منحنی

این نوع تسمه نقاله از یک قاب منحنی برای حمل اقلام در گوشه و کنار، انتقال محکم یا به حداکثر رساندن فضای کف موجود استفاده می کند. انحنای این کمربندها می تواند تا 180 درجه بالا برود. نوار نقاله های منحنی واقعی که هیچ مسیر مستقیمی ندارند فقط می توانند از تسمه های مسطح استفاده کنند، زیرا تسمه های پلاستیکی مدولار نیاز به دویدن مستقیم قبل و بعد از منحنی دارند.

کاربردها: نوار نقاله های منحنی اغلب در سیستم های حمل کیسه برای تغییر جهت انتقال اقلام استفاده می شود.

6. تسمه نقاله شیب/کاهش

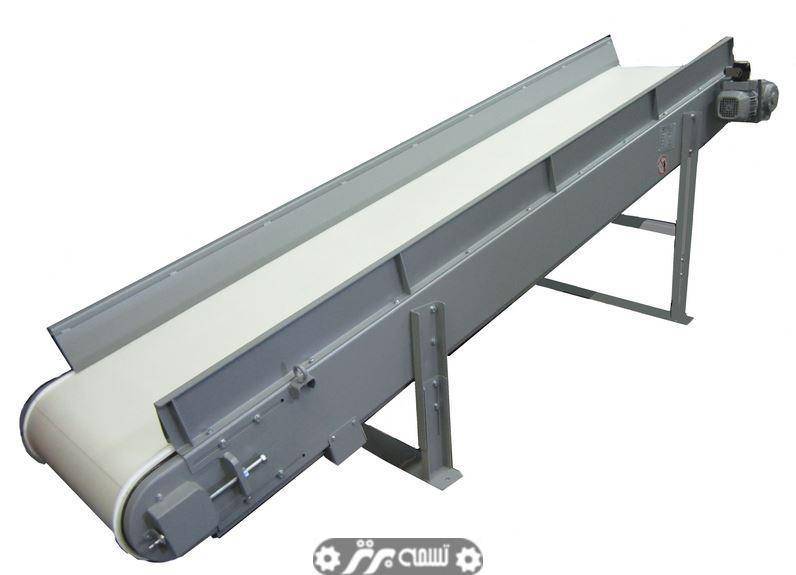

تسمه نقاله شیب/کاهش
تسمه نقاله شیب/کاهش

نوار نقاله‌های شیب‌دار: ویژگی‌ها و کاربردها

نوار نقاله‌های شیب‌دار دارای یک درایو مرکزی، موتور دنده، و جمع‌آوری با یک یا دو دماغه هستند. به جای استفاده از تسمه‌ای با سطح صاف، این نوع نوار نقاله دارای سطحی ناهموار است که برای حمل محصولات به سمت بالا یا پایین بسیار مناسب است.

کاربردها:

  • حمل محصولات به ارتفاعات مختلف: این سیستم‌ها می‌توانند در ترکیب با تسمه‌های نقاله بسته‌بندی شده استفاده شوند تا محصولات را به ارتفاعات مختلف حمل کنند و از سقوط آنها جلوگیری کنند.
  • انتقال اجسام بین طبقات: برای جابه‌جایی اجسام بین طبقات مختلف به کار می‌روند.
  • تقویت سیستم‌های جریان گرانشی: این تسمه‌های نقاله برای تقویت و بهبود عملکرد سیستم‌های جریان گرانشی نیز مناسب است

7. نوار نقاله های بهداشتی

نوار نقاله‌های بهداشتی: ویژگی‌ها و کاربردها

اگر تاکنون دیده باشید که چگونه دونات‌ها در مغازه‌های دونات‌فروشی تولید می‌شوند، احتمالاً با این نوع نوار نقاله آشنا هستید. مغازه‌های دونات‌فروشی و سایر صنایع غذایی و دارویی معمولاً با رعایت دستورالعمل‌های ایمنی سختگیرانه شامل شستشو و استریلیزاسیون شدید مواجه هستند. نوار نقاله‌های بهداشتی یا قابل شستشو به طور ویژه برای مقاومت در برابر روش‌های بهداشتی طراحی شده‌اند. این نوار نقاله‌ها معمولاً با تسمه‌های سیم مسطح نصب می‌شوند که ناهموار بوده و به راحتی تمیز می‌شوند.

کاربردها:

  • حمل اجسام با دمای شدید: این تسمه‌ها قادرند اجسام با دمای بالا را مستقیماً از کوره یا فریزر حمل کنند.
  • صنایع غذایی: مناسب برای ماشین‌آلات در صنایع غذایی که باید در برابر لعاب، نان یا روغن داغ مقاوم باشند.
  • حمل اقلام مرطوب و چرب: به دلیل امکان حمل ایمن اقلام مرطوب و چرب، این نوار نقاله‌ها برای تخلیه کالاهای فله شکسته مانند بشکه‌های نفت و جعبه‌ها از کشتی‌ها نیز مناسب هستند.

8 . تسمه نقاله تخصصی

انواع دیگری از نوار نقاله وجود دارند که برای کاربردهای خاص طراحی شده‌اند، اگرچه به اندازه انواع رایج‌تر متداول نیستند. برخی از این انواع عبارتند از:

  • تسمه نقاله فایبرگلاس: این تسمه نقاله از فایبرگلاس ساخته شده و برای کاربردهایی که نیاز به تحمل دمای بالا دارند، مناسب است.
  • تسمه نقاله با نوک فلزی: این نوع تسمه نقاله دارای نوک‌های فلزی است که به کنترل بهتر ماشین‌های پیچیده و قطعات آن‌ها کمک می‌کند.
  • تسمه نقاله با عرض باریک: این نوع تسمه نقاله برای جابجایی اقلام کوچک بسیار مناسب است.
  • تسمه نقاله با نور پس‌زمینه: این تسمه نقاله مجهز به لامپی است که به منظور بهبود کنترل کیفیت بر روی تسمه قرار داده شده است.
  • تسمه نقاله خلاء: این تسمه نقاله مکشی ایجاد می‌کند که به حفظ محصولات سبک مانند ورق‌های کاغذ و برگه‌ها در هنگام حرکت در شیب‌ها و با سرعت بالا کمک می‌کند.
  • تسمه نقاله مغناطیسی: این نوع تسمه نقاله مواد حاوی آهن را از طریق آهنرباهای الکترومغناطیسی که در بستر نوار نقاله تعبیه شده‌اند، جابجا می‌کند.
  • نوار نقاله ساندویچی: این نوع نوار نقاله از دو تسمه مقابل هم برای حمل ایمن اقلام در شیب‌های تند یا حتی در مسیرهای عمودی استفاده می‌کند.

نتیجه‌گیری :

می‌توان گفت که انواع مختلف تسمه نقاله هر کدام برای کاربردهای خاصی طراحی شده‌اند و انتخاب نوع مناسب تسمه نقاله می‌تواند تاثیر بسزایی در بهبود کارایی و بهره‌وری عملیات صنعتی داشته باشد. در اینجا خلاصه‌ای از ۸ نوع اصلی تسمه نقاله و کاربردهای آنها آورده شده است:

  1. تسمه نقاله‌های مسطح: مناسب برای جابجایی عمومی و انتقال محصولات در سطوح صاف.
  2. تسمه نقاله‌های رولیکی: ایده‌آل برای حمل بارهای سنگین و جابجایی پالت‌ها و بسته‌ها.
  3. تسمه نقاله‌های زنجیری: مناسب برای محیط‌های خشن و انتقال مواد سنگین و حجیم.
  4. تسمه نقاله‌های مدولار پلاستیکی: مناسب برای صنایع غذایی و دارویی به دلیل قابلیت شستشوی آسان و مقاومت در برابر خوردگی.
  5. تسمه نقاله‌های شیب‌دار: برای جابجایی محصولات در زوایای مختلف و انتقال آنها به ارتفاعات بالاتر.
  6. تسمه نقاله‌های فرودگاهی: طراحی شده برای حمل چمدان‌ها و بارهای مسافران در فرودگاه‌ها.
  7. تسمه نقاله‌های مغناطیسی: برای جابجایی مواد حاوی آهن با استفاده از آهنرباهای الکترومغناطیسی.
  8. تسمه نقاله‌های خلا: مناسب برای حفظ و جابجایی محصولات سبک مانند ورق‌های کاغذ و برگه‌ها در شیب‌ها و سرعت‌های بالا.

هر نوع تسمه نقاله دارای ویژگی‌ها و مزایای خاص خود است که با توجه به نیازهای خاص صنعت و محیط کاری انتخاب می‌شود. این تنوع در طراحی و کاربرد، انعطاف‌پذیری و قابلیت انطباق تسمه نقاله‌ها را افزایش داده و آنها را به یک ابزار حیاتی در فرآیندهای صنعتی تبدیل کرده است.
